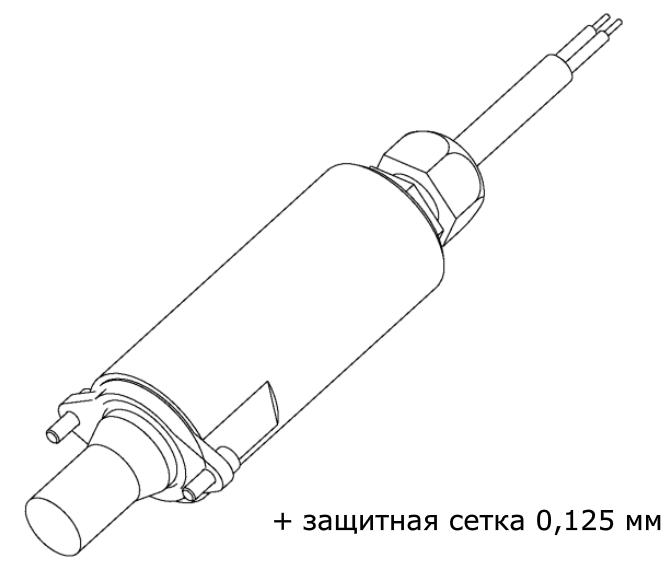

Защищённый пропорциональный клапан ex-PPCD 06
| Гидравлические характеристики | |
|---|---|
| Макс. давление (P, T) | Pp = 50 бар, PT = 30 бар |
| Производительность при перепаде давления P=>A | < 17 бар при 4 л/мин (PA=20) < 22 бар при 4 л/мин (PA=25) < 15 бар при 2 л/мин (PA=32) |
| Производительность при перепаде давления A=>T | < 6 бар при 4 л/мин (PA=20) < 10 бар при 4 л/мин (PA=25) < 25 бар при 4 л/мин (=32) |
| Гистерезис | < 3,5% при PA (pA=20, 25, 32 бар) |
| Уровень загрязнения | Мин.Фильтрация: 20/18/15 (по ISO 4406) |
| Жидкость | Минеральное масло (согласно DIN 51524) |
| Температура жидкости / внешней среды | от -40 до +80°C |
| Электрические характеристики | ||
|---|---|---|
| Напряжение | 12 В | 24 В |
| Сила тока | 1500 мА | 750 мА |
| Сопротивление | 5,3 Ом ± 5% | 21,2 Ом ± 5% |
| Класс защиты | IP65 / IPX7 | |
| Заземляющий провод (площадь попереч сечения): | 4 мм² (минимум) | |
| Внутр. тепловая защита: | E4A00110C, (плавкий предохранитель) | |
| Температура окр. среды: | от -20°C до +60°C | |
| Маркировка: | CE0035 II 2G Ex mb II T4 CE0035 II 2D Ex mbD 21 T130 °C CE0035 I M2 Ex mb I |
|
| Корпус: | Латунь | |
| Кабель: | NSSNÖU-O 2x1,5 мм² | |
| Длина: | от 1 до 20 м | |
| Цвет: | желтый | |
| Внутренний диод: | 1.5KE68CA | |
| Свидетельство об испытании: | TÜV 07 ATEX 7425 X | |
